Tło aplikacji
Moduł pompy z 3-pinami, jednomodowy, 980 nm, charakteryzuje się miniaturyzacją, niskim zużyciem energii i szerokim zakresem temperatur roboczych, co jest odpowiednie do zastosowań wymagających miniaturyzacji i zwartości, w tym zminiaturyzowanych modułów i systemów EDFA nowej generacji, wymiennych urządzeń optycznych moduły wzmacniaczy i moduły wzmacniaczy optycznych do centrów danych itp. W przyszłości mogą być szeroko stosowane w komunikacji optycznej i polach wykrywania optycznego.
cechy produktu
1, Wysoka wydajność i niezawodność: Moc wyjściowa modułu osiąga 300 mW, co spełnia standard weryfikacji niezawodności komunikacji optycznej;
2. Miniaturyzacja: zastosowanie małych 3-pinowych modułów opakowaniowych, objętość powłoki modułu w porównaniu z modułem 14-pinowym zmniejszona o 93%;
3. Niski pobór mocy: zastosowanie pakietu niechłodzonego, oprócz wysokiego zużycia energii przez TEC, w celu osiągnięcia bardzo niskiego zużycia energii roboczej;
4. Szeroki zakres temperatur pracy: dla 0-75 stopnia duży zakres temperatur, dobre działanie fali blokującej i długoterminowa stabilność w wysokiej temperaturze.
W oparciu o nową generację jednomodowego układu laserowego dużej mocy klasy komunikacyjnej o długości fali 980 nm, opracowano nowy typ modułu z pakietem 3-pinów. Biorąc pod uwagę charakterystykę i wymagania aplikacji niechłodzonych, poprzez dogłębne badania nad konstrukcją chipów, wzrostem materiału, procesem urządzenia i blokowaniem fal modułów, z sukcesem opracowaliśmy jednomodowe chipy i moduły o dużej mocy oraz zrealizowaliśmy stabilną falę -blokowanie w szerokim zakresie temperatur bez chłodzenia TEC.
Jednomodowy moduł pompy 980 nm w obudowie 3-pin

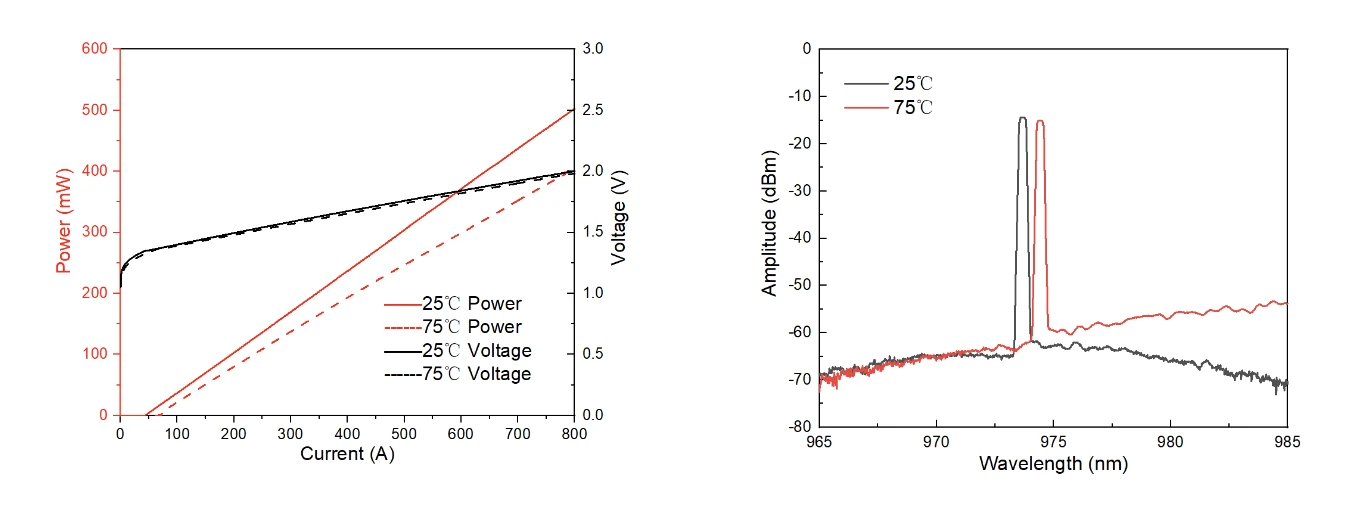

Typowe krzywe LIV i spektralne w temperaturze roboczej 25/75 stopni:
Seria produktów
Środkowa długość fali: 972-976nm
Moc wyjściowa: 300 mW przy CW
Temperatura pracy: 0-75 stopni
Specyfikacja modułu:
